TEXA Adapterkabel für die Diagnose von SWM Fahrzeugen

TEXA Adapterkabel für die Diagnose von SWM Fahrzeugen

Originalbezeichnung: Texa Adapter Bike AP51

TEXA Adapterkabel für die Diagnose von Motorradsteuergeräten

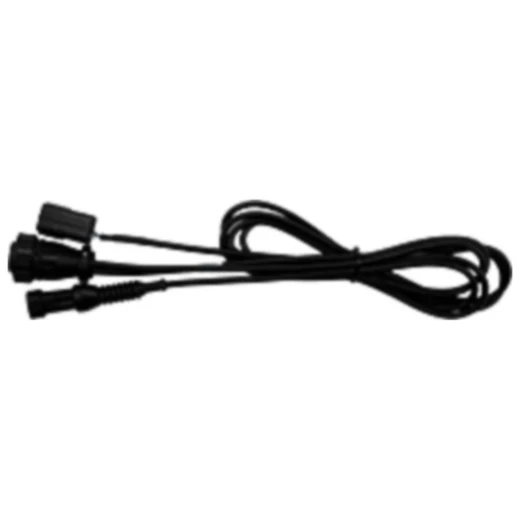

Das Adapterkabel 3151/AP51 dient der Diagnose und Neuprogrammierung von SWM Fahrzeugen der Euro 4 Norm. Es besteht aus zwei Steckverbindern: einem 6-poligen Anschluss (Leitung) und einem 2-poligen Anschluss (Versorgung). Um eine ordnungsgemäße Diagnose oder Neuprogrammierung zu gewährleisten, müssen beide Steckverbinder mit den entsprechenden Buchsen am Fahrzeug verbunden werden. Diese Anschlüsse sind nicht immer direkt nebeneinander positioniert; typischerweise befindet sich die mit einem Verschlussstopfen versehene Buchse in der Nähe der Batterie oder zwischen Scheinwerfer und Cockpit.

HINWEIS 1: Einige Modellreihen sind nicht mit der 2-poligen Steckdose zur Spannungsversorgung ausgestattet. In solchen Fällen ist es erforderlich, das Kabel 3151/AP55 (JM-Nr. 6680352) an den 2-poligen Anschluss des Adapterkabels 3151/AP51 anzuschließen, um die Spannungsversorgung des Diagnosegeräts für die Durchführung der Diagnose und Neuprogrammierung sicherzustellen. Stellen Sie sicher, dass die Klemmen des Kabels 3151/AP55 an die Fahrzeugbatterie angeschlossen werden. Es wird empfohlen, die in der Software enthaltenen Anschlussanleitungen zur Unterstützung heranzuziehen.

HINWEIS 2: Dieses Kabel ist nicht für die ABS-Diagnose geeignet. Für solche Diagnosen benötigen Sie das Kabel 3151/AP07 (JM-Nr. 6680166) sowie die Prüfspitze 7.

Hersteller Nr.: Texa 3907938
