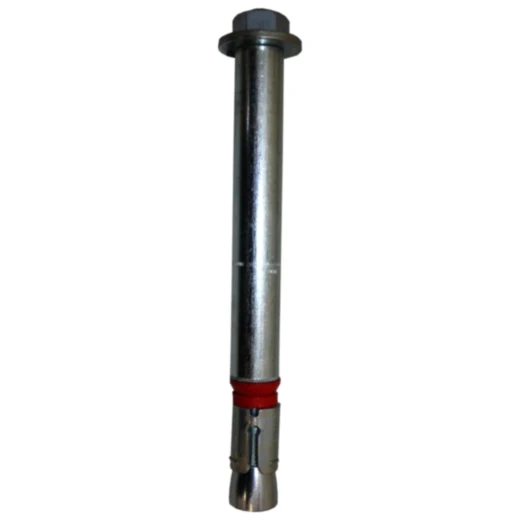

Dübel SZ-B 24/100 für schwere Verankerungen

Dübel SZ-B 24/100 für schwere Verankerungen

Originalbezeichnung: Dübel SZ-B 24/100

Einsatzzweck: Der Dübel SZ-B 24/100 ist ein hochleistungsfähiges Durchsteckankersystem, das speziell für mittlere bis schwere Verankerungen im gerissenen und ungerissenen Beton entwickelt wurde. Er eignet sich zur sicheren Befestigung von Stahlstützen, Geländern, Maschinen, Gerüsten und Konsolen.
Vorteile:
- Sehr hohe Zug- und Querlasten
Der ETA, Option 1 zugelassene Schwerlastanker sorgt für eine zuverlässige Befestigung auch bei kleinen Achs- und Randabständen, was in vielen Anwendungen von Vorteil ist.
Technische Merkmale:
Durchmesser Bohrer mm: 24
Dübellänge über alles mm: 237
Gewinde: M16
Bohrlochtiefe mm: 180
Notwendige Verankerungstiefe im Beton mm: 120
Max. Klemmstärke Bauteil mm: < 100
Anzugsmoment Dübel Nm: 160
Kompatibilität/Passform:
Dieser Dübel ist für den Einsatz in verschiedenen Baustrukturen geeignet, insbesondere in Betonkonstruktionen.
Montagehinweise:
Die Montage erfolgt durch das Bohren eines Lochs mit dem angegebenen Durchmesser und einer entsprechenden Bohrlochtiefe. Achten Sie darauf, die nötige Verankerungstiefe einzuhalten, um die maximale Tragfähigkeit zu gewährleisten.

Hersteller Nr.: Nussbaum SZ-B 24/100

EAN: 4043315041548
