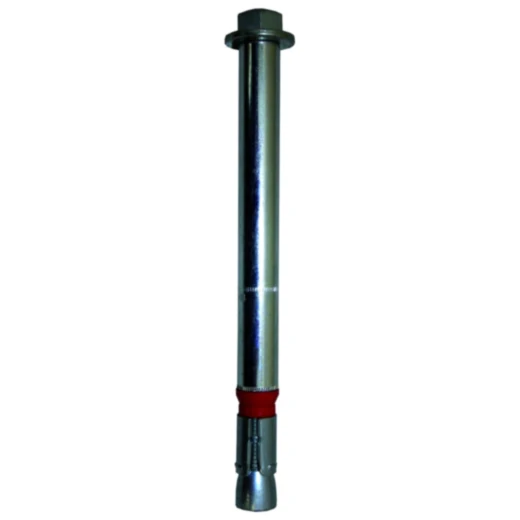

Wanddübel SZ-B18/100 für schwere Anwendungen

Wanddübel SZ-B18/100 für schwere Anwendungen

Originalbezeichnung: Dübel SZ-B18/100

Einsatzzweck:
Der Schwerlastanker SZ-B18/100 von INTERN ist ein leistungsstarkes Durchsteckankersystem, das für mittlere bis schwere Verankerungen in gerissenen und ungerissenen Beton geeignet ist. Er findet Anwendung beispielsweise bei der Befestigung von Stahlstützen, Geländern, Maschinen, Gerüsten und Konsolen.

Vorteile:
- Sehr hohe Zug- und Querlasten

Technische Merkmale:
Bohrerdurchmesser: 18 mm
Dübellänge über alles: 212 mm
Gewinde: M12
Bohrlochtiefe: 180 mm
Notwendige Verankerungstiefe im Beton: 95 mm
Maximale Klemmstärke Bauteil: < 80 mm
Anzugsmoment Dübel: 80 Nm

Montagehinweise:
Der Kunststoff-Pressring sichert das dauerhafte Verspannen des Befestigungsteils gegen den Untergrund. Bei der Installation sind präzise Bohrlöcher und die Einhaltung der Anzugsmomente entscheidend für die Sicherheits- und Leistungsanforderungen.

Hersteller Nr.: INTERN SZ-B 18/100

EAN: 4043315041487
