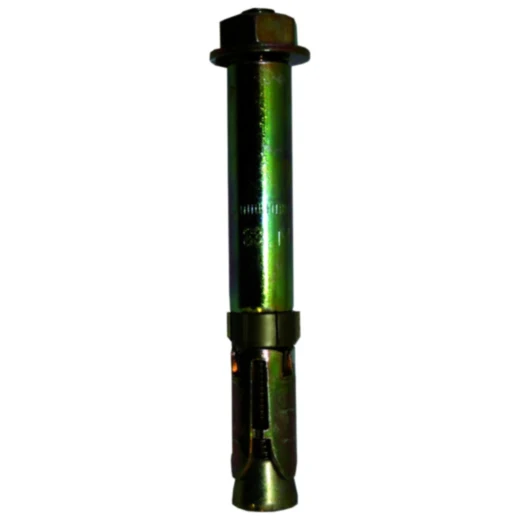

Schwerlastanker SZ-B 18/40

Schwerlastanker SZ-B 18/40

Originalbezeichnung: Dübel SZ-B18/40

Dübel SZ-B18/40

Der ETA, Option 1 zugelassene Schwerlastanker SZ-B18/40 ist ein hochleistungsfähiges Durchsteckankersystem, das speziell für die Verankerung in mittleren bis schweren Anwendungen entwickelt wurde. Mit seiner dreifach spreizenden Spezialhülse ermöglicht dieser Dübel sehr hohe zulässige Lasten, selbst bei kleinen Achs- und Randabständen. Der Kunststoff-Pressring sorgt dafür, dass die Verbindung zwischen dem Befestigungsteil und dem Untergrund dauerhaft sicher ist.

Vorteile

• sehr hohe Zug- und Querlasten

Anwendungsbeispiele

Der Dübel eignet sich hervorragend für mittlere bis schwere Verankerungen in gerissenem sowie ungerissenem Beton, zum Beispiel für Stahlstützen, Geländer, Maschinen, Gerüste und Konsolen.

Durchmesser Bohrer mm: 18

Dübellänge über alles mm: 152

Gewinde: M12

Bohrlochtiefe mm: 120

Notwendige Verankerungstiefe im Beton mm: 95

Max. Klemmstärke Bauteil mm: < 40

Anzugsmoment Dübel Nm: 80
