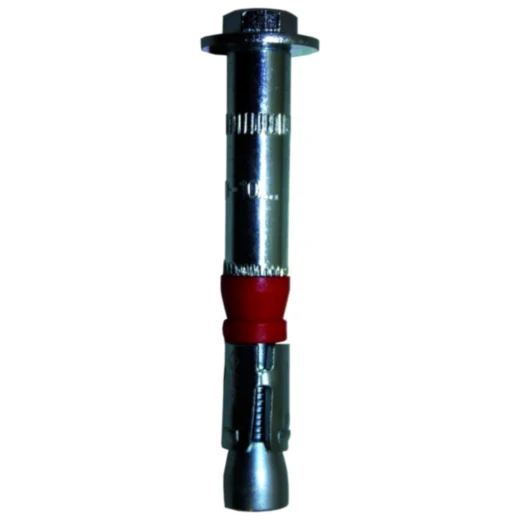

Dübel SZ-S 10/10 für Schwerlastanwendungen

Dübel SZ-S 10/10 für Schwerlastanwendungen

Originalbezeichnung: Dübel SZ-S 10/10

Dübel SZ-S 10/10

Der ETA, Option 1 zugelassene Schwerlastanker SZ ist ein hochleistungsfähiges Durchsteckankersystem, das durch seine dreifach spreizende Spezialhülse auch bei kleinen Achs- und Randabständen sehr hohe zulässige Lasten ermöglicht. Mit dem Kunststoff-Pressring wird das dauerhafte Verspannen des Befestigungsteils gegen den Untergrund sichergestellt.

Vorteile

• sehr hohe Zug- und Querlasten

Anwendungsbeispiele

Ideal für mittlere bis schwere Verankerungen im gerissenen und ungerissenen Beton, beispielsweise für Stahlstützen, Geländer, Maschinen, Gerüste und Konsolen.

Durchmesser Bohrer mm: 10

Dübellänge über alles mm: 75

Gewinde: M6

Bohrlochtiefe mm: 65

notwendige Verankerungstiefe im Beton mm: 60

max. Klemmstärke Bauteil mm: < 10

Anzugsmoment Dübel Nm: 15

Hersteller Nr.: INTERN SZ-S 10/10

EAN: 4043315043238
